Apartarrayos

Apartarrayos

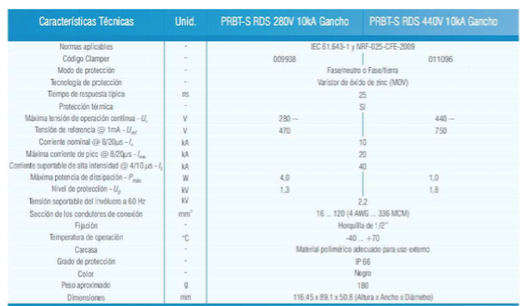

PRBT-S RDS GANCHO

Apartarrayos de Baja Tensión para Red de Distribución Secundaria DPS Clase II (IEC 61643-1 y NRF-025-CFE-2009) para uso en equipos transformadores.

• Alta capacidad de conducción de corrientes originadas por picos eléctricos.
• Desconector automático, no explosivo, con señalización de fácil visualización indicando estado fuera de uso
• Instalación simplificada en equipos y transformadores
• Resistente a las condiciones climáticas como corrosión y radiación ultravioleta
• Atiende a los requisitos de la IEC 61.643-1 y NRF-025-CFE-2009

Aplicaciones:

Protección de equipos y transformadores (bobina del secundario), en este último caso se conectan directamente a la boquilla del secundario a través del herraje de fijación y su conexión a tierra es por medio de tornllería de acero inoxidable.

El PRBT-S RDS es un dispositivo de Protección contra Picos eléctricos - DPS (Supresior de transientes), monopolar compuesto por varistor de óxido de Zinc- MOV, sin descargador en serie. Posee desconector automático, no explosivo, con señalizador indicando su estado de operación.

Posee terminales adecuadas para la conexión en equipos y transformadores (bobina del secundario) en este último caso se conectan directamente a la boquilla del secundario, a través del herraje de fijación y su conexión a tierra es por medio de tornillería de acero inoxidable.

CIRCUÍTO ELÉCTRICO

DIBUJO MECÁNICO

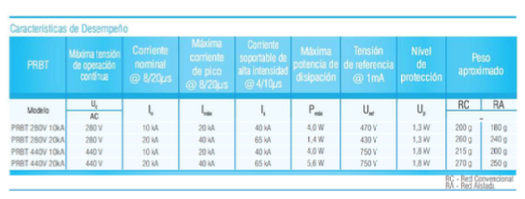

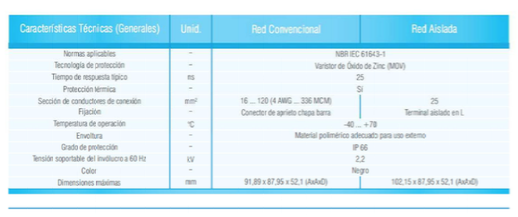

PRBT-RDS

DPS Clase II (NBR IEC 61653-1) para uso en red de distribución secundaria.

• Alta capacidad de conducción de corrientes originadas por sobretensiones eléctricas
• Desconector automático, no explosivo, con señalización de fácil visualización indicando estado fuera de uso
• Instalación simplicada para red convencional y red aislada
• Resistente a las condiciones climáticas como corrosión y readiación ultravioleta

APLICACIONES:

Protección de equipos instalados en la red de distribución secundaria de energía, así como los transformadores, medidores de energía electrica, tableros de alimentación y otros equipos electro electrónicos.

El PRBT-RDS es un dispositivo de Protección contra Picos eléctricos DPS (supresor de transientes), monopolar, compuesto por Varistor de Óxido de Zinc- MOV, sin descargador en serie. Posee desconector automático, no explosivo con señalizador indicando su estado de operación. Posee terminales para red eléctrica convencional (cable desnudo, con conector de aprieto chapa barra) o aislada (cables multiplexados aislados con conector aislado en L). Utilizado en red de distribución secundaria, en áreas urbanas y ruales entre el conductor fase y el neutro en los circuitos eléctricos. Instalación de una pieza por fase, en paralelo con la carga eléctrica.

CIRCUITO ELÉCTRICO

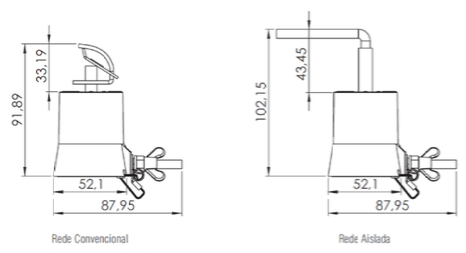

DIBUJO MECANICO

Clasificación de los apartarrayos:

Secundarios o de baja tensión Distribución Intermedia Estación

Aplicación:

SECUNDARIOS:

Son utilizados en Líneas de Baja Tensión,colocados en tableros principales de Distribución.Protejen el cableado desde el tablero hacia el interior de edificios. Se disponen en tensiones de 120,220,440 y 650V. JOSLYN ofrece el apartarrayo tipo SURGE TEC(MOV)Con tensiones de corte de 175,480 y 650v.

DISTRIBUCION:

Son utilizados en Lineas de distribución aerea y subterranea y sus voltajes de referencia ó rangos van desde 3kV hasta 34.5kV.

Existen dos Aplicaciones: “USO NORMAL(NORMAL DUTY) EN 5kAMP. SERIE: “ZN”(MOV) envolvente Porcelana. SERIE: “ Q “ (SiC ) envolvente Porcelana.

Y.....”USO PESADO(HEAVY DUTY) EN 10KAMP. SERIE: “ZQ”(MOV) envolvente Porcelana SERIE: “ZQP”(MOV)envolvente de Polímero SERIE: “ZHP”(MOV) “ “

APLICACION: “RISER POLE” ó de Transición Aerea-Subterranea en “uso pesado”(10kA). SERIE: “ZJ” (MOV) envolvente Porcelana SERIE: “ZJP”(MOV) envolvente Polímero

APLICACIÓN: REDES SUBTERRANEAS SERIE: “ZE” TIPO CODO DE FRENTE MUERTO

INTERMEDIA:

Son utilizados en Subestaciónes de Pequeña Potencia y se encuentran en rangos 3 a 144kv,con capacidades de corriente descarga hasta40kA.

Serie “ZI” envolvente de porcelana Serie “ZIP”envolvente de polímero Serie “ZQPT” envolvente de polimero para Lineas de Transmisión.

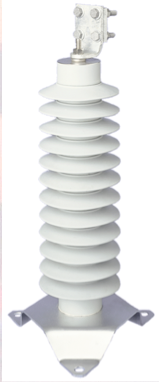

APARTARRAYOS CLASE INTERMEDIA

• Tipo ZIP Polímero
  • EPM
  • Voltajes 3 a 144kV
  • Alivio de presión 40kA rcm sim
  • Energia 3.6kJ/kVMCOV
  • Temperaturas -40 a +45 C
  • Nivel de Protección 2.7
  • Coriente de Desc. 10kA
  • Alta Corriente(c.d.) 100k ACRESTA

• Tipo ZI
  • Envolvente de Porcelana
  • Voltajes 3 to 144kV
  • Alivio de Presión 40kA
  • Energía 5.1kJ/kV
  • Temperaturas -40 to +40 C
  • Nivel de Protección 2.67
  • Corriente de Desc. 5kA
  • Alta corriente(c.d) 100kA

• TIpos ZS & ZSH
  • Envolvente de Porcelana
  • Voltajes 3 a 468kV
  • Alivio de Presión 16.8 & 80kA
  • Energía 7.8kJ/kV / 13.4kJ/kV
  • Temperaturas -40 to +40 C
  • Nivel de Protección 2.4 / 2.2
  • Corriente de desc. 10kA/15kA
  • Alta Corriente(c.d.) 100kA/65kA

ESTACION:

Son utilizados en Subestaciones de Gran Potencia,Líneas de Transmisión,Plantas Generadoras y Grandes Máquinas Rotativas y se encuentran en rangos de 3 a 468kv con capacidades de corriente de descarga de hasta 40kA.

Série “ZS” y ZSH” porcelana Série “ZSP” polímero y “ZQPT” L. de T.

Apartarrayos(sin gaps) de Oxidos metálicos

• Clase Intermedia
• Clase Estación
• Porcelana vs Polímero

APARTARRAYO CLASE ESTACIONPOLÍMERO

• Tipo ZSP
  • Polímero EPM
  • Voltájes 3 to 192kV
  • Alivio de Presión 65kA
  • Energía 8.5kJ/kV
  • Temp. Range -40 to+45 C
  • Protective Level 2.4 to 2.3
  • Corriente de desc. 10kA
  • Alta Corriente(c.d) 100kA
  • Corriente de falla 80kArcm

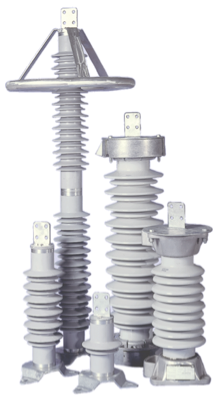

ENVOLVENTE DE PORCELANAVENTAJAS

• Muchos Años de Experiencia
• Alta Resistencia al Fisuramiento y al Arqueo(tracking & Arcing)
• Alta resistencia al Intemperismo
• Alta resistencia a la Radiacion UV y a la Contaminacion

ENVOLVENTE EN POLIMERO

• La envolvente es 25/50% más ligera que la Porcelana.
• Exceléntes Propiedades Hidrofóbicas.
• Alta Resistencia al Intemperismo.
• Alta Resistencia al Tracking & Arqueo.
• Material de Excelentes Propiedades Aislantes.
• Corriente de Fuga Extremadamente Baja.
• Fácil para Maniobrar.
• Alta resistencia a radiaciónUV & polución.
• Construcción a prueba de Temblores.
• Resistente a los daños.
• Material No Inflamable.
• No explota o se desintegra por sobrecarga violenta del Apartarrayo.
• Las pruebas demuestran que las distancias de fuga pueden ser 30% menor que para otros materiales.
